iFIX Flachdach Aufständerung, Ost-West Photovoltaikmodul-Unterkonstruktion

60,00 €

inkl. 19 % MwSt. zzgl. Versandkosten, gratis Versand (DE) ab 150 €

Lieferzeit: 1 - 3 Tage (DE), 3 - 7 Tage (Europa)

Nur Selbstabholung auf Anfrage

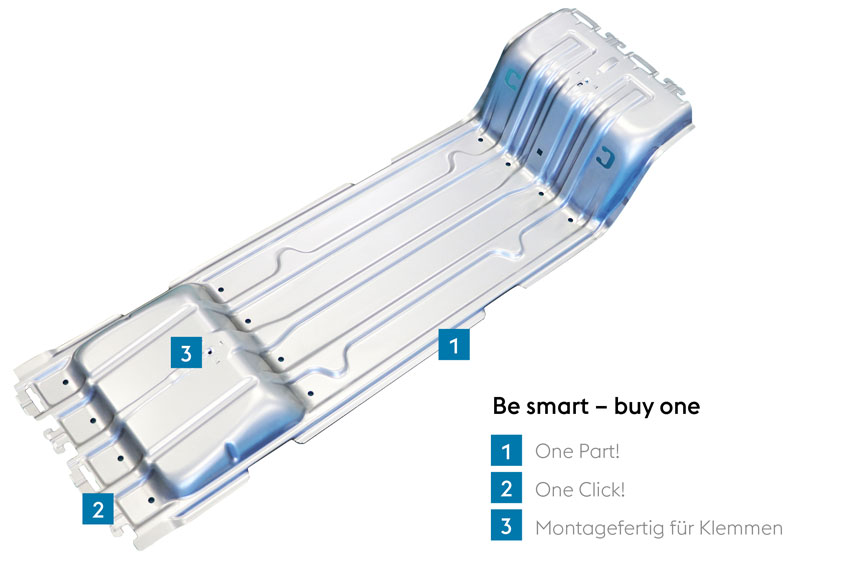

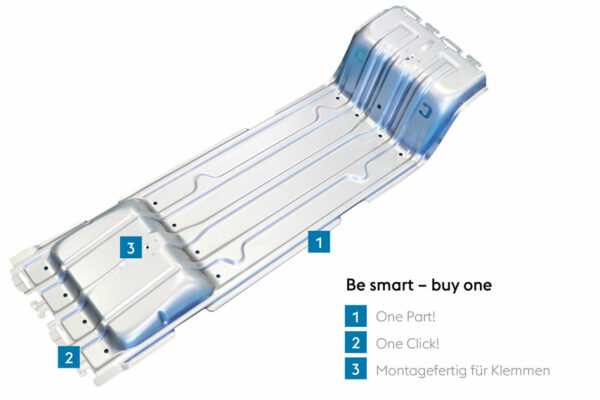

  • Simples System: schnelle Montage durch werkzeuglose One-Click-Lösung
  • Vielseitig: durch große Aufstandsfläche auch für Dächer mit weichem Dämmmaterial geeignet
  • Korrosionsschutz: Zink-Magnesium Beschichtung gemäß DIN 55634-1:2018-03

Preis inkl. ges. MwSt. von 0% (gem. § 12 Absatz 3 USTG für PV)

» Jetzt Produkt anfragen
Angebot per E-Mail, Terminabsprache zur Abholung

Artikelnummer: 20103 Kategorie:

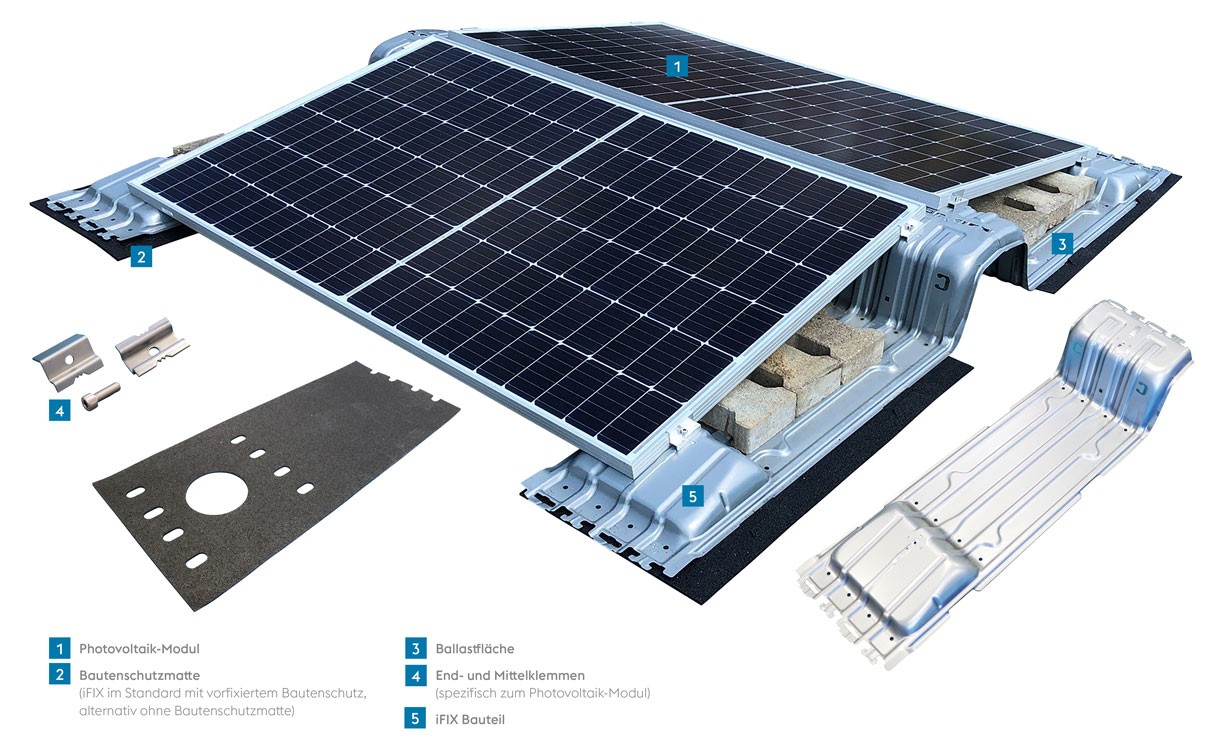

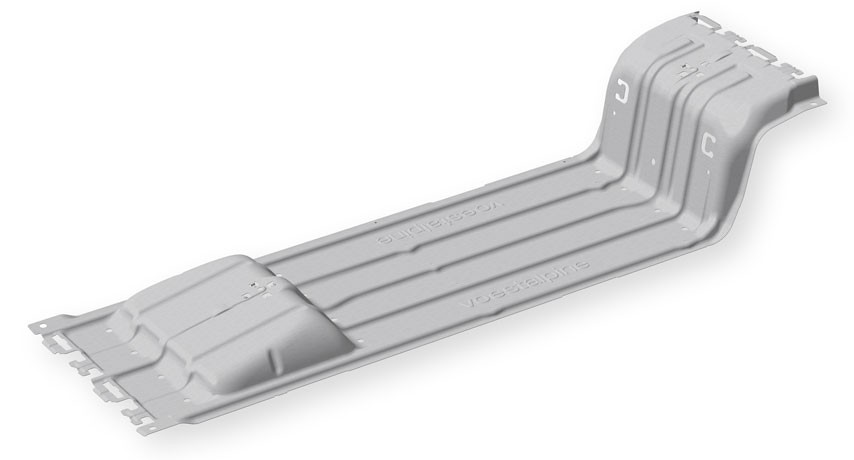

iFIX Ost-West Hauptblech inkl. vormontierter Bautenschutzmatte (alukaschiert).

Die Photovoltaikmodul-Unterkonstruktion besitzt alle notwendigen Befestigungspunkte zur Modulverschraubung, beispielsweise für Inbus-Schrauben. Die zusätzlich benötigten Teile sind spezifisch zum jeweils verbauten Photovoltaikmodul. Alle herkömmlichen PV-Module können problemlos angebracht werden.

Merkmale Kennwerte
Anwendungsbereich
  • Flachdächer mit max. 3° Dachneigung (mit und ohne Attika)
  • Oberfläche: Folien- oder Bitumeneindeckung, Beton,Kies- oder Gründach
  • kein dauerhaft stehendes Wasser
  • Windzonen 1 bis 3 (mind. 3 km zum Meer)
  • max. Böengeschwindigkeitsdruck bis 1.400 N/m2
  • Schneelast bis 3,8 kN/m2
  • Gebäudehöhe bis 25 m
  • Mindestabstand zum Gebäuderand 0,5 m
Modulausrichtung horizontal
Modulaufstellwinkel 10°
Montierbare PV-Module mit Rahmen Rahmenabmessungen:

  • mind. 1.640 x 990 mm
  • max. 2.100 x 1.135 mm (x 1.145 mm)
  • maßgeblich ist die max. Fläche von 2,17 m²
  • Höhe 30 bis 40 mm
Material
  • Bleche: korrosionsgeschütztes Zink-Magnesiumbeschichtetes Stahlblech
  • Modulklemmen: Edelstahl
Statik Auslegung der Statik nach Eurocode und Windkanalgutachten

Zusätzliche Information

Gewicht 3,71 kg
Größe 127,1 × 36,7 × 22,7 cm
